Glossario (step 3)

In una visione sintetica il compasso, per essere chiamato così, necessita di:

Aste, la cui lunghezza implica la possibilità di realizzare circonferenze più ampie, o di riportare misure maggiore, ne esistono di vari tipi:

aste rigide, sono le più semplici
aste pieghevoli, attraverso delle giunture, sono in grado di essere piegate
aste allungabili, presentano un sistema a matriosca che permette di allungare le aste

Sistema fissante, corrispondente al termine di una delle due aste, il cui fine è stabilizzare lo strumento al piano nel suo utilizzo, ne esistono di vari tipi:

Ago metallico, la forma appuntita ne permette un buon fissaggio
Ventosa, utilizzata soprattutto per compassi da lavagna

Sistema scrivente, posizionato al termine dell'altra asta, il cui fine è segnare il piano. Questo sistema è spesso regolabile e sostituibile per permetterne il miglior utilizzo in base alle occorrenze. I principali sono:

Mina in grafite
Pennino di china
Gessetto, usato specialmente per compassi da lavagna

Cerniera (o articolazione), Collega tra loro le due aste per un estremità, permettendo di ampliare/diminuire l'angolo che formano entro i limiti di ogni cerniera (spesso la cerniera corrisponde o è ricoperta da un'impugnatura). La più nota è:

Ghiera, basata su due ghiere che per mezzo di parti complementari ruotano l'una sull'altra

Dopo aver visto le componenti chiave, proviamo ad esplorarne altre applicate in base al modello:

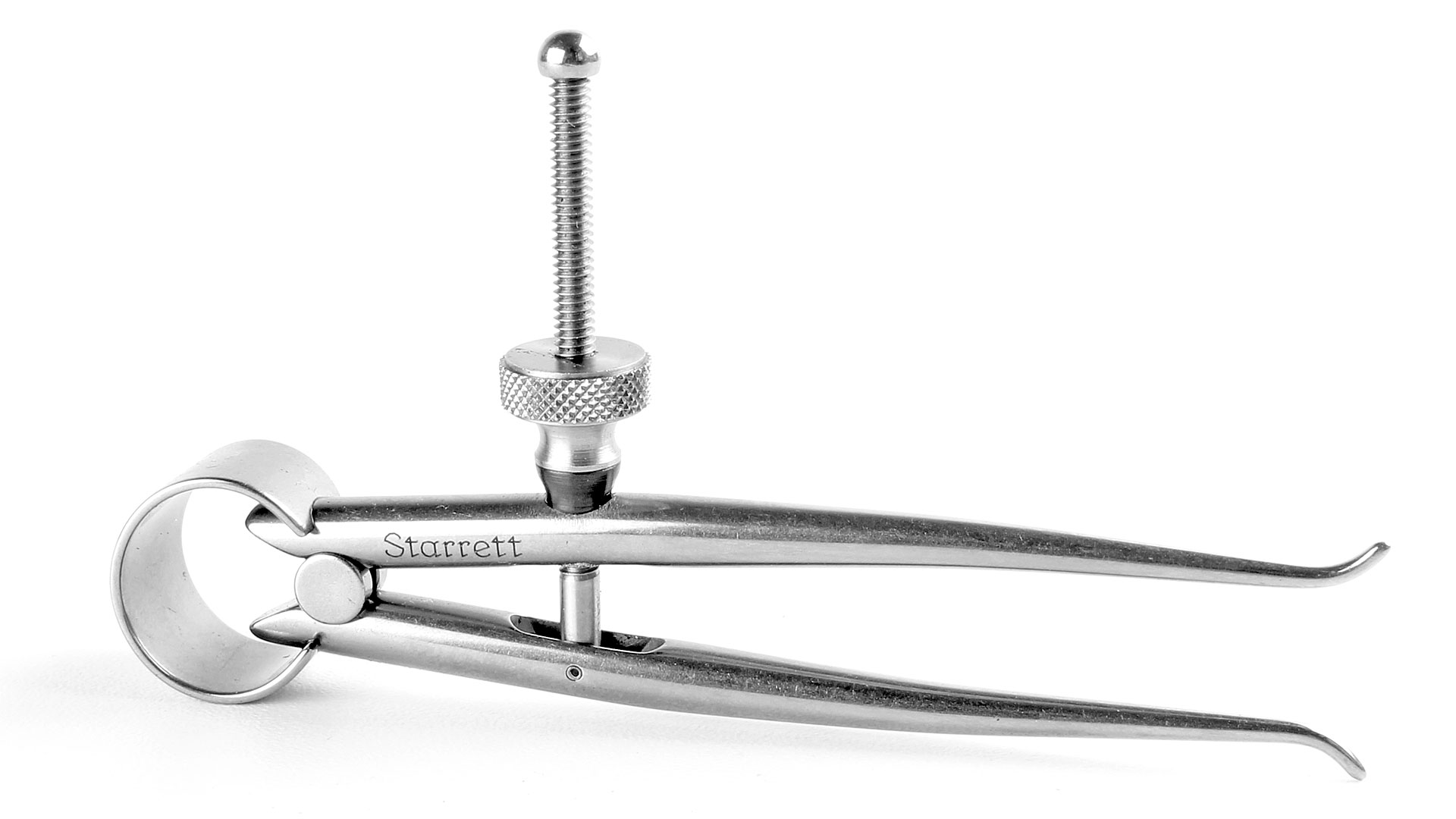

Balaustrone, simile ai compassi semplici, ma le due aste sono unite da una vite regolabile tramite una rotellina posta su di essa, che permette di regolare l'apertura.
